Port parallèle
ou port Centronics

Connecteur Amphenol 36-pins
Le connecteur
Amphenol
36-pins

Le port parallèle :

est une interface permettant de relier un ordinateur à différents périphériques, le plus souvent, il s'agit d'une imprimante. L'appellation parallèle reflète la méthode de communication entre l'ordinateur et le périphérique qui s'opère simultanément sur plusieurs connexions (8 pins sont utilisées pour le transfert de données). Contrairement à une connexion dite sériel (RS-232 ou USB) qui n'utilise qu'une seule connexion.

Il fut un standard industriel pendant de nombreuses années avant d'être normalisé dans les années 1990 sous la référence IEEE 1284, qui définit la version bidirectionnelle de ce port. Aujourd'hui, le port parallèle est de moins en moins souvent utilisé, cédant peu à peu sa place aux connexions USB et  Ethernet.

Centronics :

L'appellation "port Centronics" souvent utilisée en lieu et place de port parallèle fait référence à l'histoire de son développement. La première interface parallèle pour une imprimante fut développée, en 1970, par An Wang, Robert Howard et  Prentice Robinson pour le modèle 101 du fabricant Centronics. La firme possédant un stock important de connecteurs du type "Amphenol 36-pins". Ils décidèrent de l'utiliser. Ce connecteur devint si étroitement lié à Centronics qu'on le surnomma rapidement "connecteur Centronics".

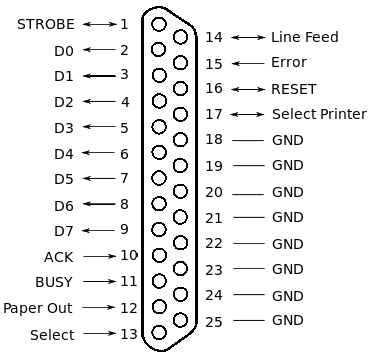

pinout DB-25
Pinout du connecteur DB-25.

Câblage côté ordinateur:

Le câble parallèle côté ordinateur est du type DB-25 qui comme son nom l'indique comporte 25 pins. Les données sont transmises sur les lignes numérotées D0 à D7.

Vitesses de transmission :

L'ancien port parallèle avait une vitesse de transmission de 150 Kbit/s alors que le nouveau au standard EPPs (Enhanced Parallel Ports) peut atteindre les 2 Mbit/s.
