RS-232
La connectique

RS-232 connecteurs et câblage :

La connexion sériel utilisant la norme RS-232 est parfois déroutante pour l'utilisateur novice. Cette présentation a pour but de vous permettre de répondre à la question :
Comment puis-je connecter des périphériques et des ordinateurs via RS-232 ?

RS-232 : DB9, DB25, le pinout

signaux db9   signaux db25
Le connecteur RS232 a été conçu à l'origine sur 25 pins. Dans sa connectique DB25, il a été prévu un second canal de communication RS232 qui dans la pratique n'est que rarement utilisé. Sur les personal computers, la version DB9 est très souvent la seule utilisée. L'image de droite présente les différents connecteurs, avec en noir les signaux présents sur les deux types de connecteurs.
Les signaux présents uniquement sur la DB25 sont indiqués en rouge.
On remarquera que la masse de protection (protective ground) est distribuée sur l'une des pins de la DB25 alors qu'elle est reliée au châssis de la DB9.

RS-232 : convertisseur DB9 à DB25

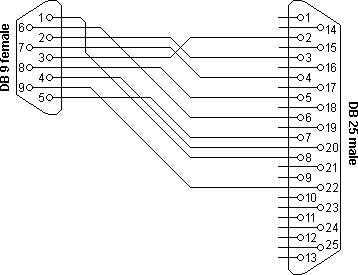

convertisseur db9-db25
Depuis l'introduction sur les premiers IBM-AT, de connecteurs RS232 à 9 pins, ceux-ci sont plus largement installés sur les personal computers.
Dans certains cas, lorsque les deux types de connecteurs sont utilisés, il est nécessaire de réaliser un convertisseur de 9 à 25 pins, l'image ci-contre présente ce type de convertisseur.

Pour un convertisseur DB25 à DB9, vous pouvez vous référez au tableau ci-dessous.

DB9 DB25 Signal
1 8 Data carrier detect
2 3 Receive data
3 2 Transmit data
4 20 Data terminal ready
5 7 Signal ground
6 6 Data set ready
7 4 Request to send
8 5 Clear to send
9 22 Ring indicator

RS-232 : connectique des imprimantes Monarch

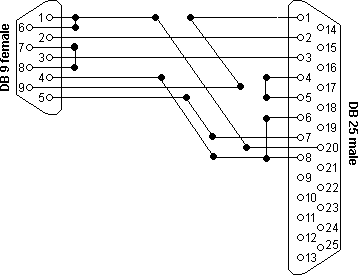

câble Monarch db9-db25
L'image ci-contre présente le pin out d'un câble permettant de relier un personal computer (DB9) à une imprimante Monarch série 9800 (DB25).

Pour les signaux DB9 du PC à la DB25 de l'imprimante Monarch, vous pouvez vous référez au tableau ci-dessous.

PC
DB9-F
Monarch
DB25-M
Fonction
1+6 20 Data car. detect - Data term. ready
2 2 Receive data - Transmit data
3 3 Transmit data - Receive data
- 4+5 Request to send - Clear to send
4 6+8 Data term. ready - Data carr. detect
5 7 Signal ground - Signal ground
7+8 - Request to send - Clear to send
9 1 Ring indicator - Protective ground

Notez en outre que du côté DB9, les pins 1 et 6 ainsi que 7 et 8 sont en court-circuit et que du côté DB25, les pins 4 et 5 ainsi que 6 et 8 sont en court-circuit.

câble Monarch db9m-db9f

Pour une imprimante Monarch 9416, le câblage (DB9-F à DB9-M) est le suivant:

PC
DB9-F
Monarch
DB9-M
Fonction
1 1 Data car. detect - Data term. ready
2 2 Receive data - Transmit data
3 3 Transmit data - Receive data
4 4 Data term. ready - Data carr. detect
5 5 Signal ground - Signal ground
6 6 Data set ready - Data set ready
7 7 Request to send - Clear to send
8 8 Clear to send - Request to send
9 9 Ring indicator - Ring indicator
