Le Micro QR Code est une variante
du QR Code développé par Denso-Wave, un équipementier automobile japonais, en 1994.
L'avantage majeur du Micro QR Code est d'être moins
gourmand en place car il ne contient qu'un seul indicateur de position.
Cependant, il ne peut contenir au maximum que 35 données numériques ou
21 alphanumériques alors que le QR Code peut abrité jusqu'à 7'089
caractères numériques ou 4'296 alphanumériques.
Le Micro QR Code est dans le domaine public depuis 2004.
 | Le Micro QR Code est de longueur variable.
Il peut contenir jusqu'à :
 | 21 caractères alphanumériques ou |
| 35 caractères numériques.
|
|
| Il est utilisé principalement pour des applications ou peu de
données doivent être codifiées et ou l'espace réservé à son
impression est particulièrement restreint.
|
| Le Micro QR Code se décline en 4 versions, intitulées M1 à M4.
Le tableau ci-dessous donne les caractéristiques de ces variantes :
| Version |
Nombre
de
modules |
Niveau de
correction
d'erreurs |
Nbre max de
caractères
numériques |
Nbre max de
caractères
alphanumériques |
| M1 |
11 |
- |
5 |
- |
| M2 |
13 |
L |
10 |
6 |
| M |
8 |
5 |
| M3 |
15 |
L |
23 |
14 |
| M |
18 |
11 |
| M4 |
17 |
L |
35 |
21 |
| M |
30 |
18 |
| Q |
21 |
13 |
|
| Le Micro QR Code peut intégrer trois niveaux de correction d'erreurs
basés sur la méthode de
Reed-Solomon.
Ce qui permet de retrouver les données codées même si le symbole est
partiellement endommagé ou illisible.
Pour le niveau L, le dommage maximum toléré est de 7%,
pour le niveau M de 15% et
pour le niveau Q, jusqu'à 25%. |
|

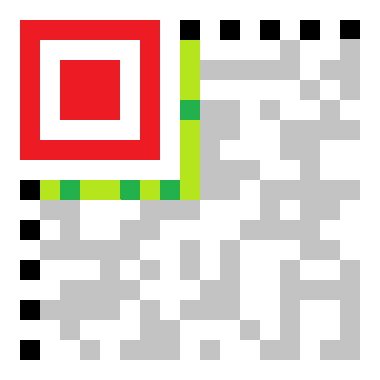

Éléments constituant un Micro QR Code :
■ : indicateur de position,
■ : version,
■ : timing,
■ : données.
Représentation d'un symbole Version M4 :
|
17 x 17 modules 2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
13 |
12 |
5 |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
14 |
11 |
6 |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
23 |
22 |
19 |
18 |
15 |
10 |
7 |
2 |
|
|
|
|
|
|
|
|
24 |
21 |
20 |
17 |
16 |
9 |
8 |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Note :
- le Micro QR Code représenté ci-dessus contient le texte suivant :
GOMARO s.a.
- Un module est le plus petit élément d'un code bidimensionnel, soit un carré, blanc ou noir.
|
